Olá, pessoal! Como fornecedor atual de transformadores, muitas vezes sou questionado sobre os prós e contras desses dispositivos bacanas. Uma questão que surge repetidamente é: "Qual é a função do enrolamento secundário em um transformador de corrente?" Bem, hoje, vou explicar para você em inglês simples.
Primeiramente, vamos relembrar rapidamente o que realmente é um transformador de corrente (TC). Um transformador de corrente é um tipo de transformador de instrumento usado para medir corrente elétrica em circuitos de alta tensão. Ele reduz a alta corrente no circuito primário para uma corrente mais baixa e mais gerenciável no circuito secundário, que pode então ser facilmente medida por medidores, relés e outros instrumentos.
Os princípios básicos de um transformador de corrente
Um transformador de corrente consiste em duas partes principais: o enrolamento primário e o enrolamento secundário. O enrolamento primário é conectado em série com o circuito onde a corrente será medida. Ele tem um número relativamente pequeno de voltas e é projetado para transportar cargas de alta corrente.
Por outro lado, o enrolamento secundário possui um número muito maior de voltas. Está conectado aos dispositivos de medição ou proteção. A relação entre o número de voltas nos enrolamentos primário e secundário determina a relação de transformação do transformador de corrente.
A função do enrolamento secundário
1. Transformação Atual
A função mais óbvia do enrolamento secundário é transformar a alta corrente no circuito primário em uma baixa corrente proporcional. Isto é baseado no princípio da indução eletromagnética. Quando uma corrente alternada flui através do enrolamento primário, ela cria um campo magnético ao redor do núcleo do transformador de corrente. Este campo magnético variável induz então uma força eletromotriz (EMF) no enrolamento secundário, resultando em um fluxo de corrente.
A relação entre a corrente primária ($I_p$) e a corrente secundária ($I_s$) é dada pela fórmula:
[\frac{I_p}{I_s}=\frac{N_s}{N_p} ]
onde $N_p$ é o número de voltas no enrolamento primário e $N_s$ é o número de voltas no enrolamento secundário.
Por exemplo, se um transformador de corrente tiver um enrolamento primário com 1 volta e um enrolamento secundário com 100 voltas, e a corrente primária for 1000 A, então a corrente secundária será 10 A. Esta saída de baixa corrente é muito mais fácil de manusear e medir do que a alta corrente no circuito primário.
2. Instrumentação e Medição
O enrolamento secundário fornece uma corrente que é proporcional à corrente primária. Esta corrente proporcional é usada para acionar vários instrumentos de medição, como amperímetros, wattímetros e medidores de energia. Estes instrumentos são calibrados para exibir o valor real da corrente primária com base na relação de transformação do transformador de corrente.
Por exemplo, em uma subestação elétrica, transformadores de corrente são usados para medir a corrente que flui através de linhas de transmissão de alta tensão. A corrente secundária do TC é alimentada em um amperímetro, que então exibe o valor da corrente no circuito primário. Isso permite que os operadores monitorem a carga elétrica e garantam a operação segura e eficiente do sistema de energia.

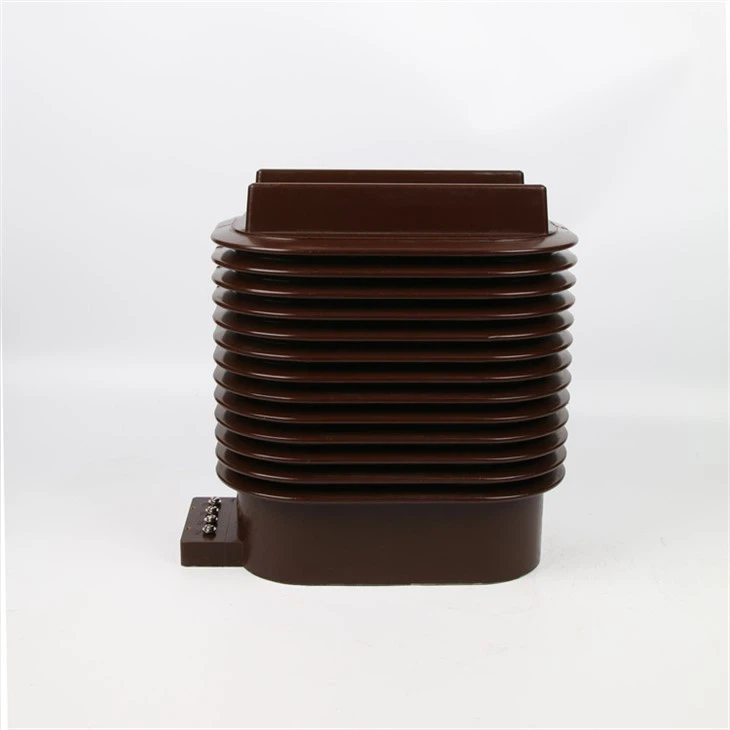

Se você estiver interessado em transformadores de corrente para medição, você pode conferirTransformadores de Corrente para Medição.
3. Proteção
O enrolamento secundário também desempenha um papel crucial na proteção do sistema elétrico. Ele fornece a corrente de entrada para relés de proteção. Quando ocorre uma falha no circuito primário, como um curto - circuito ou sobrecarga, a corrente no circuito primário aumenta significativamente. Isto provoca um aumento correspondente na corrente secundária, que é detectada pelo relé de proteção.
O relé então envia um sinal ao disjuntor para isolar a seção defeituosa do circuito. Isso ajuda a evitar danos aos equipamentos elétricos e garante a segurança do pessoal que trabalha na área.
4. Segurança
Além da proteção, o enrolamento secundário aumenta a segurança. Como a corrente secundária é muito menor que a corrente primária, os dispositivos de medição e proteção conectados ao circuito secundário não estão expostos a condições de alta tensão e alta corrente. Isto reduz o risco de choque elétrico e danos aos instrumentos.
Efeitos da Conexão Incorreta ou Carregamento do Enrolamento Secundário
É importante observar que o enrolamento secundário de um transformador de corrente nunca deve estar em circuito aberto quando a corrente primária estiver fluindo. Quando o circuito secundário está aberto, o fluxo magnético no núcleo do TC torna-se muito elevado, o que pode causar aquecimento excessivo e danos ao transformador. Também pode gerar alta tensão no enrolamento secundário, representando um sério risco à segurança.
Além disso, a carga conectada ao enrolamento secundário, conhecida como carga, deve estar dentro da faixa especificada. Se a carga for muito alta, poderá afetar a precisão do transformador de corrente.
Tipos de enrolamentos secundários e suas aplicações
Existem diferentes tipos de enrolamentos secundários em transformadores de corrente, cada um projetado para aplicações específicas. Para aplicações de alta tensão, são usados TCs de alta tensão. Esses transformadores de corrente possuem enrolamentos secundários projetados para suportar as condições de alta tensão e alto campo magnético associadas a circuitos de alta tensão.
Se você precisar de TCs de alta tensão, dê uma olhada emTC de alta tensãoeTC de alta tensão.
Conclusão
Concluindo, o enrolamento secundário em um transformador de corrente é um componente vital que desempenha múltiplas funções. Ele transforma alta corrente em baixa corrente, permite medição precisa de corrente elétrica, fornece proteção para o sistema elétrico e aumenta a segurança.
Como fornecedor de transformadores de corrente, entendemos a importância dessas funções e nos esforçamos para fornecer transformadores de corrente de alta qualidade com enrolamentos secundários confiáveis. Se você precisa de transformadores de corrente para medição, proteção ou aplicações de alta tensão, nós temos o que você precisa.
Se você estiver interessado em adquirir transformadores de corrente ou tiver alguma dúvida sobre nossos produtos, não hesite em entrar em contato conosco. Estamos aqui para ajudá-lo com todas as suas necessidades atuais de transformadores e esperamos discutir possíveis oportunidades de negócios com você.
Referências
- Sistemas Elétricos de Potência por JR Lucas
- Transformadores de instrumentos: teoria, design e aplicação por AE Fitzgerald, C. Kingsley Jr. e SD Umans
