Testar o desempenho de um transformador de corrente de 15kV protetor (TC) é um processo crucial que garante sua precisão, confiabilidade e segurança em sistemas de energia elétrica. Como fornecedor de transformadores de corrente de 15kV, entendo a importância de testes completos para atender aos altos padrões necessários no setor. Neste blog, compartilharei as principais etapas e métodos para testar o desempenho de um transformador de corrente de 15kV.
1. Compreendendo o básico do transformador de corrente de 15kV
Um transformador de corrente de 15kV foi projetado para diminuir os níveis de corrente altos em um sistema de energia para um valor menor e mensurável. Esse valor mais baixo é então usado por relés de proteção, medidores e outros dispositivos de monitoramento. O desempenho de uma TC é caracterizado por parâmetros como classe de precisão, erro de razão, deslocamento de fases e características de saturação.
A classe de precisão de uma TC determina o erro máximo permitido da razão e o deslocamento de fases sob condições especificadas. Para CTs de proteção, a classe de precisão é normalmente especificada para garantir que o relé opere corretamente durante as condições de falha. O erro da razão é a diferença entre a taxa de transformação real e nominal, enquanto o deslocamento de fase é a diferença angular entre as correntes primárias e secundárias.
2. Preparações de pré -teste
Antes de iniciar o teste de desempenho de um transformador de corrente de 15kV, várias preparações são necessárias. Primeiro, verifique se o CT está instalado e conectado corretamente no circuito de teste. Verifique as conexões primárias e secundárias para obter fios soltos ou danificados. O enrolamento primário da TC deve ser conectado a uma fonte de corrente adequada, enquanto o enrolamento secundário é conectado ao equipamento de medição e teste.
Inspecione o CT quanto a qualquer dano visível ou sinais de desgaste. Verifique a resistência do isolamento dos enrolamentos primário e secundário usando um testador de resistência ao isolamento. Uma baixa resistência ao isolamento pode indicar degradação do isolamento, o que pode afetar o desempenho e a segurança da TC.
3. Teste de razão
O teste de razão é um dos testes mais fundamentais para um transformador de corrente. Envolve a aplicação de uma corrente conhecida ao enrolamento primário e a medição da corrente resultante no enrolamento secundário. A razão entre a corrente primária e a corrente secundária deve estar próxima da proporção nominal da TC.
Para realizar testes de proporção, uma fonte de corrente é usada para injetar uma corrente conhecida no enrolamento primário da TC. A corrente secundária é medida usando um amperímetro de precisão. O erro da razão é calculado como a diferença entre a razão real e a razão nominal, expressa como uma porcentagem da razão nominal.
[\ text {Ratio error} (%) = \ frac {i_ {p}/i_ {s} -r} {r} \ times100]
onde (i_ {p}) é a corrente primária, (i_ {s}) é a corrente secundária e (r) é a proporção nominal do CT.
O erro de relação aceitável depende da classe de precisão do CT. Por exemplo, para uma classe 0.5 CT, o erro da razão deve estar dentro de ± 0,5% em condições operacionais normais.
4. Teste de deslocamento de fase
O teste de deslocamento de fase é usado para medir a diferença angular entre as correntes primárias e secundárias da TC. Isso é importante porque os relés de proteção dependem da relação de fase correta entre as correntes para operar com precisão.
Para medir o deslocamento da fase, é usado um instrumento de medição de fase. A corrente primária e a corrente secundária são alimentadas no dispositivo de medição de fase, que calcula o ângulo de fase entre eles. O deslocamento da fase deve estar dentro dos limites especificados pela classe de precisão do CT.
5. Teste de saturação
O teste de saturação é crucial para a CTS protetora porque, durante as condições de falha, a TC pode ser submetida a níveis de corrente altos que podem fazer com que ela sature. Quando uma TC satura, seu erro de proporção e deslocamento de fase aumentam significativamente, o que pode levar a uma operação incorreta dos relés de proteção.
O teste de saturação envolve a aplicação de uma corrente aumentando gradualmente ao enrolamento primário da TC e a medição da corrente secundária. À medida que a corrente primária aumenta, a TC acabará atingindo seu ponto de saturação. O ponto de saturação é determinado observando a alteração na corrente secundária em relação à corrente primária.
Uma curva pode ser plotada com a corrente primária no eixo x - e a corrente secundária no eixo y -. O ponto em que a curva começa a se desviar de uma relação linear indica o ponto de saturação da CT. As características de saturação da TC devem estar dentro dos limites especificados para garantir uma operação confiável durante as condições de falha.
6. Teste de carga
O ônus de uma TC refere -se à impedância conectada ao seu enrolamento secundário. A carga pode afetar o desempenho da TC, especialmente o erro de proporção e o deslocamento de fases. Portanto, é importante testar o ônus da TC e garantir que ele esteja dentro do intervalo permitido.
Para realizar testes de carga, é medida a impedância do circuito secundário, incluindo os instrumentos de medição, relés e fios de conexão. A carga total não deve exceder o ônus nominal do CT. Se a carga estiver muito alta, pode fazer com que o CT opere fora de sua faixa de precisão especificada.
7. Teste térmico
O teste térmico é usado para avaliar a capacidade da TC de suportar as condições atuais contínuas e curtas - do tempo - sem aquecimento excessivo. Durante a operação normal, a TC pode transportar corrente nominal por longos períodos e, durante as condições de falha, pode ser submetido a níveis de corrente altos por um curto período de tempo.
O teste térmico envolve a aplicação de uma corrente contínua igual à corrente nominal da TC por um período especificado e monitorando o aumento da temperatura. O aumento da temperatura não deve exceder os limites especificados pelo fabricante. Além disso, testes atuais de curto período de tempo - podem ser realizados aplicando um pulso de alta corrente ao CT por uma curta duração e verificando quaisquer sinais de superaquecimento ou dano.
8. Teste de isolamento
O teste de isolamento é essencial para garantir a segurança elétrica e a confiabilidade da TC. O isolamento da TC deve ser capaz de suportar a tensão nominal e qualquer excesso transitório - tensões sem quebra.
O teste de resistência ao isolamento é realizado usando um testador de resistência ao isolamento. A resistência ao isolamento entre os enrolamentos primário e secundário e entre os enrolamentos e o solo deve ser medido. Uma baixa resistência ao isolamento pode indicar degradação do isolamento, o que pode levar a quebra elétrica e circuitos curtos.
Além disso, os testes de resistência dielétrica podem ser realizados para verificar a capacidade do isolamento de suportar alta tensão de tensão. Um conjunto de testes de alta tensão é usado para aplicar uma tensão especificada ao CT por um determinado período, e a TC é monitorada quanto a quaisquer sinais de quebra de isolamento.
Conclusão
Testar o desempenho de um transformador de corrente de 15kV protetor é um processo abrangente que envolve vários testes para garantir sua precisão, confiabilidade e segurança. Seguindo as etapas e métodos descritos acima, podemos garantir que o CT atenda aos padrões necessários e tenha um bom desempenho em sistemas de energia elétrica.

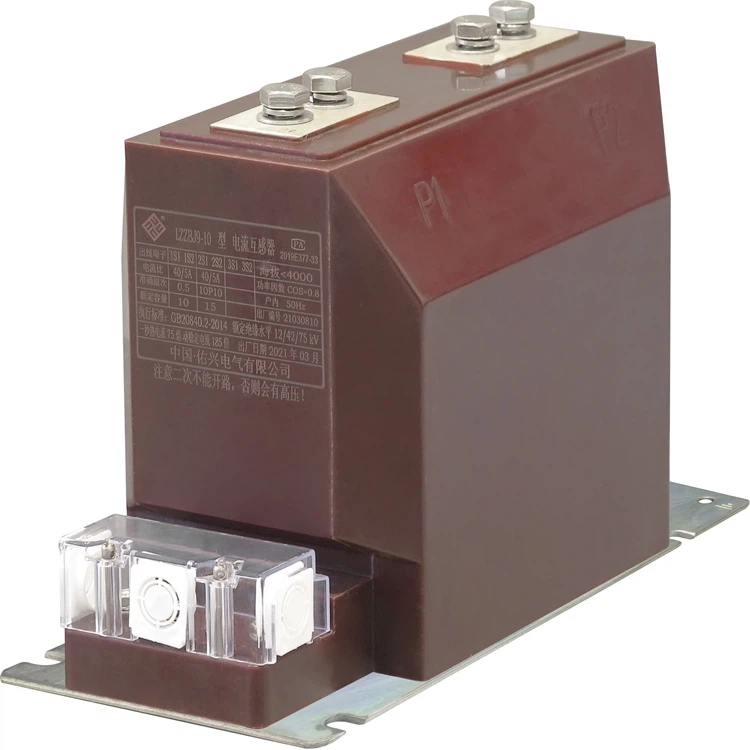

Como fornecedor deTransformador de corrente de 15kV, estamos comprometidos em fornecer produtos de alta qualidade que foram bem testados. NossoTransformador atualeTransformador de tensão de corrente de corrente CT dual núcleo CTsão projetados e fabricados para atender aos mais rigorosos padrões da indústria.
Se você estiver interessado em comprar transformadores atuais de 15kV ou tiver alguma dúvida sobre nossos produtos, não hesite em entrar em contato conosco para uma discussão detalhada. Estamos ansiosos para atendê -lo e atender às suas necessidades de sistema elétrico.
Referências
- IEEE Standard C57.13 - Requisitos para transformadores de instrumentos
- IEC 60044 - 1 - Transformadores de instrumentos - Parte 1: Transformadores de corrente
