Os transformadores de tensão estão de acordo com os padrões GB20840.3-2013 e IEC60044-2
Nível de isolamento nominal: 12/42/75,7,2/32/60kV
Frequência nominal: 50 Hz ou 60 Hz

Ração de tensão nominal (V)	Saída secundária nominal (VA)				Saída máxima (VA)	Isolamento avaliado nível (kV)	Notas
	0.2	0.5	1 nível	3 níveis
3000/100	15	30	60	150	200	3.6/25/40 7.2/32/60 12/42/75	O mesmo "RZL"
6000/100
10000/100

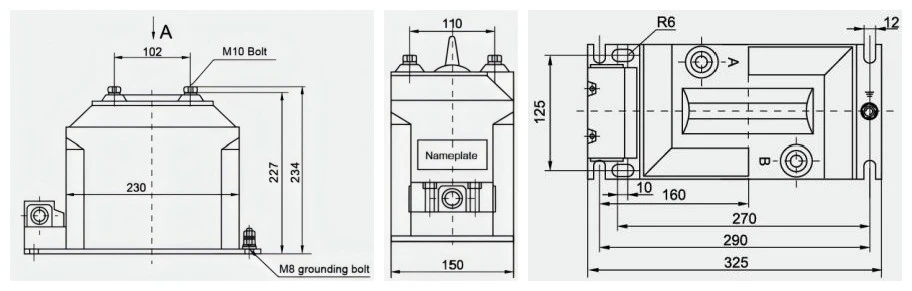

Desenho de dimensão geral

product-912-291

OJDZ10-10 Transformador de Tensãoé equivalente ao transformador de tensão RZL-10. É um transformador de tensão monofásico interno fundido em resina expoxy, instrumento de precisão e alta qualidade projetado para medir e monitorar níveis de alta tensão em sistemas elétricos. Com uma tensão primária nominal de 10kV, este transformador foi projetado para fornecer transformação precisa de tensão e garantir a segurança e eficiência de sua rede elétrica.

Recurso principal

Alta precisão:O JDZ10-10 oferece medição precisa de tensão com erro mínimo, garantindo dados confiáveis para monitoramento e controle.
Construção robusta:Construído com materiais duráveis fundidos em resina epóxi para suportar condições ambientais adversas, garantindo desempenho e estabilidade a longo prazo.
Design compacto:O tamanho compacto do transformador permite fácil integração em diversas configurações elétricas sem ocupar espaço excessivo.
Conformidade de segurança:Totalmente compatível com os padrões de segurança da indústria, proporcionando tranquilidade em aplicações de alta tensão.
Ampla gama de aplicações:Ideal para uso em redes de geração, transmissão e distribuição de energia, bem como em instalações industriais e comerciais.

Especificações Técnicas

Tensão Primária:3,6, 10 kV
Relação de tensão nominal: 3000/100 V, 60000/100 V, 10000/100 V
Classe de precisão: {{0}}.2, 0,5,1 nível,3 nível
Frequência nominal: 50 ou 60Hz;
Nível de isolamento: 12/42/75kV,7,2/32/60kV, 12/42/75kV
Carga nominal: 200VA

Condições ambientais

Fator de potência:CosФ=0.8(atrasado);
Grau Antipoluição: Classe II:
Temperatura ambiente:-5 grau +40 grau, temperatura média diária não superior a 30 graus
Altitude: Menor ou igual a 1000 m:
Umidade ambiente: Menor ou igual a 75%
Padrão:GB/T20840.3-2013,IEC60044-2

Aplicativos

Monitoramento de energia:Garante medição e monitoramento precisos dos níveis de tensão nas redes elétricas.
Sistemas de Proteção:Essencial para proteção contra sobretensão e sistemas de relés.
Medição de Energia:Fornece entradas de tensão precisas para dispositivos de medição de energia em ambientes industriais e comerciais.
